TogoImputation (beta) チュートリアル1、公開レファレンスパネルを使う場合

システム利用方法​

本システムでは、以下の流れでワークフローを実行します。

  1. テストデータの準備
  2. Imputation Workflow用の設定ファイルの生成
  3. Imputation Workflowの実行

1. テストデータの準備​

この作業は、手元のPCで行います

チュートリアルをすすめるにあたって、使用するテストデータをダウンロードし、遺伝研スパコン個人ゲノム解析区画へコピーします。

テスト用データのダウンロード​

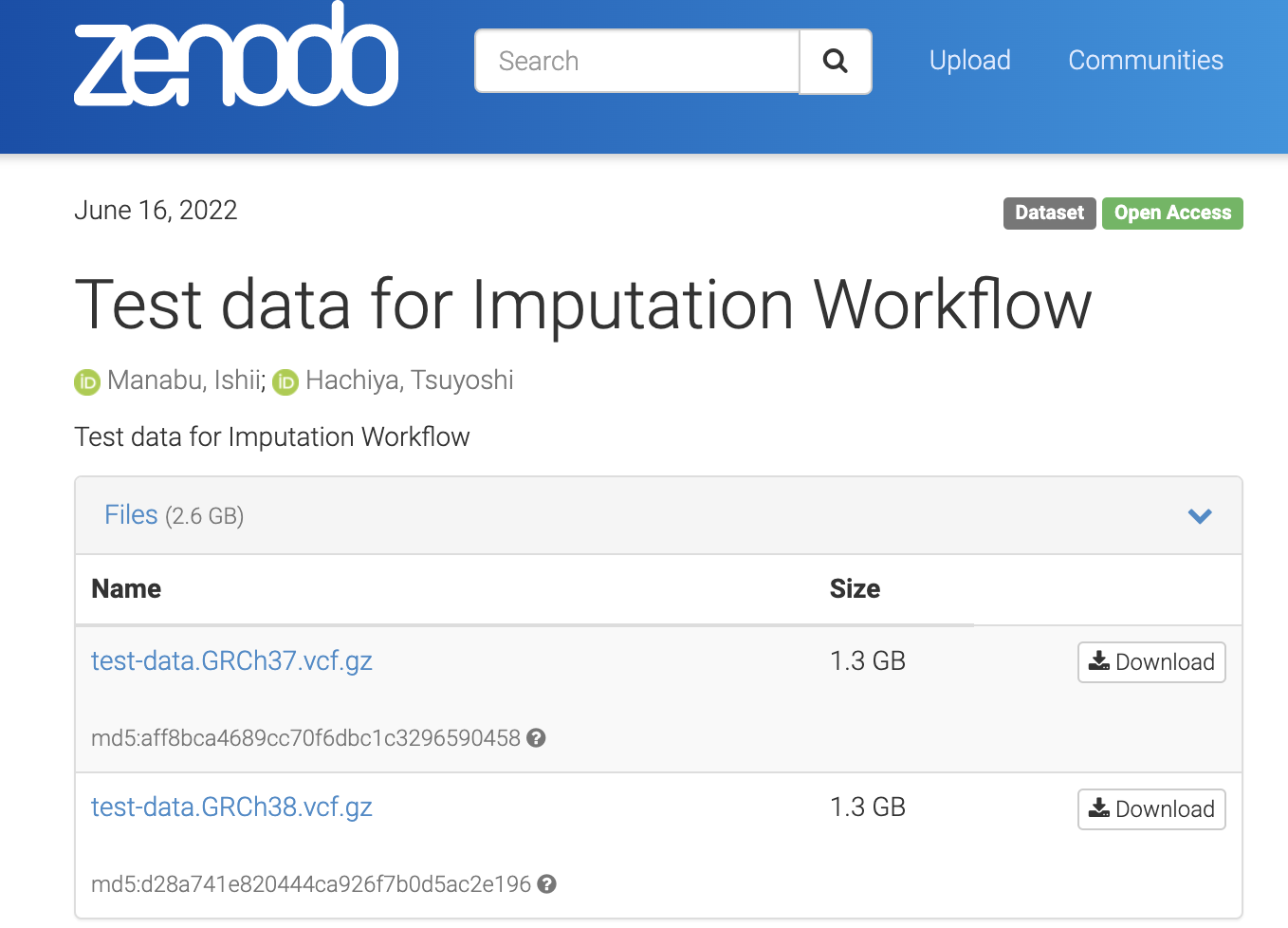

🔗Test data for Imputation Workflowにアクセスします。以下の２つのファイルがおいてあります。

  • test-data.GRCh37.vcf.gz
  • test-data.GRCh38.vcf.gz

今回は、test-data.GRCh37.vcf.gzを使うので、これをダウンロードします。

test-data.GRCh38.vcf.gzであっても、操作の流れは同じで、必要に応じて、GRCh38を選択していただければ問題なく進めていただけます。

遺伝研スパコン個人ゲノム解析区画へのコピー​

さきほどダウンロードしたテストデータをコピーします。

遺伝研スパコンへ接続するためのVPNを接続してください。

次に、さきほどダウンロードしたテストデータを次のコマンドでコピーします

以下の例では、コピーしたいテストデータは、ダウンロードフォルダの中にあり、コピー先は、遺伝研スパコン個人ゲノム解析区画のお使いのアカウントのホームディレクトリになります。

scp -i 秘密鍵ファイル ~/ダウンロード/test-data.GRCh37.vcf.gz (お使いのアカウント名)@gwa.ddbj.nig.ac.jp:~/

これでテストデータの準備は終了です。

Imputation Workflow用の設定ファイルの生成​

この作業は、遺伝研個人ゲノム解析区画Guacamole環境から行いますので、VPN接続を行いGuacamoleに接続してください

まず、遺伝研スパコンのguacamole の中で、Firefoxを起動します。

Guacamole環境の左上アクティビティをクリックし、検索窓に、Firefoxと入力します。

以下のような画面がでてきますので、でてきたアイコンをクリックします。

Guacamole内で起動した、Firefox経由で以下のアドレスにアクセスします。

http://localhost:5000

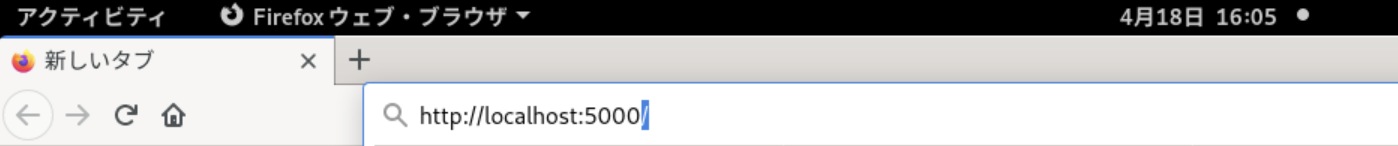

アドレスを入力中は、以下のような画面になります。

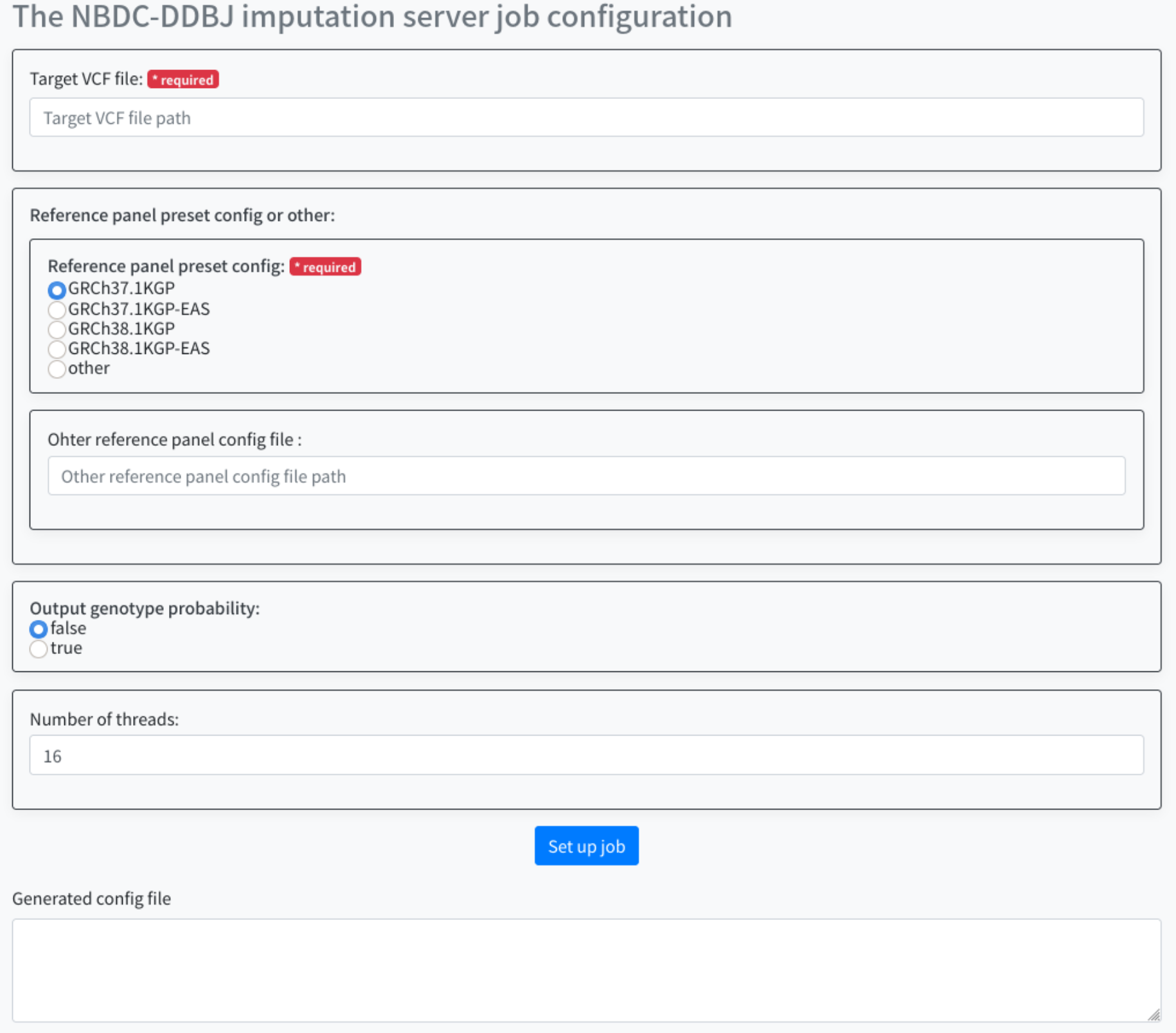

実際にアクセスすると、次のような画面になります。

以下の項目について設定を行います。

  • Target VCF file
  • Reference panel preset config or other
  • Output genotype probability
  • Number of threads

Target VCF file には、解析対象の VCFファイル (*.vcf.gz ファイル) のフルパスを指定します。 ここでは先程アップロードした、ファイルを使います。 具体的なフルパスは /home/youraccountname/test-data.GRCh37.vcf.gzのようになります。

次にReference panel preset config orを選択します。 デフォルトで以下の４つについて、選択が可能です。

  • GRCh37.1KGP
  • GRCh37.1KGP-EAS
  • GRCh38.1KGP
  • GRCh38.1KGP-EAS

それぞれについては🔗利用可能なリファレンスパネルの種類を参照ください。

上記以外のものをReference Panelとして使いたいときはother を選択し、Reference panel config fileに使いたいものを指定します。

Output genotyhpe probabilityを選択します。 以下の２種類が選択可能です。デフォルトでは falseが選択されています。

  • false
  • true

Number of threadsは、ワークフローを実行する際のジョブのスレッド数を指定します。

デフォルトでは、16 が指定されています。

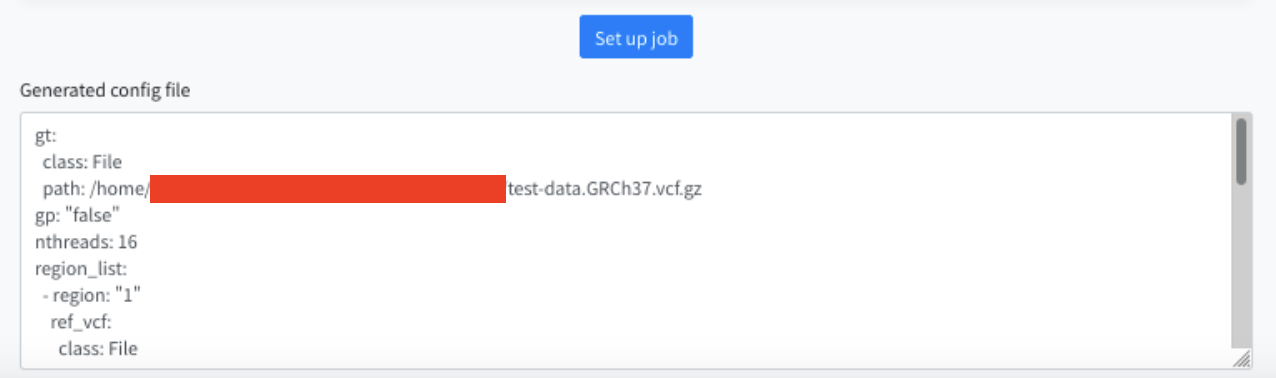

パラメータの指定が終わったら、Set up job ボタンを押します。 画面下部に、生成されたパラメータが表示されます。これをsapporo-web で使います。

赤く塗りつぶされているところは、お使いのアカウント名になります。

ここで作業を終える場合は、手元のPC上で開いている、遺伝研個人ゲノム解析環境のGuacamoleを表示しているタブを閉じてください

補足​

/home/youraccountname/test-data.GRCh37.vcf.gz で指定するのは、ユーザが手元に持っている(QC後の)SNPアレイデータを想定しています。 VCF の CHROM は、chr1, chr2, ..., chrX, chrY ではなく、1, 2, ..., X, Y となっている必要があります。 現在の実装では、特定の染色体のみを含むデータは想定しておらず、1〜22, X の染色体について、参照パネルと共通しているバリアントが1つ以上必要です(X染色体は、PAR1, PAR2, nonPARのそれぞれで参照パネルと共通しているバリアントが1つ以上必要です)。

Imputation Workflowの実行​

この作業は、遺伝研個人ゲノム解析区画Guacamole環境から行いますので、VPN接続を行いGuacamoleに接続してください

新しいタブを開きます。

Firefox の「+」ボタンを押下して別のタブを開いてください。新たなタブの URL 欄に http://localhost:1121 と入力すると、Sapporo wes のページが表示されますので、チュートリアルを進めてください。

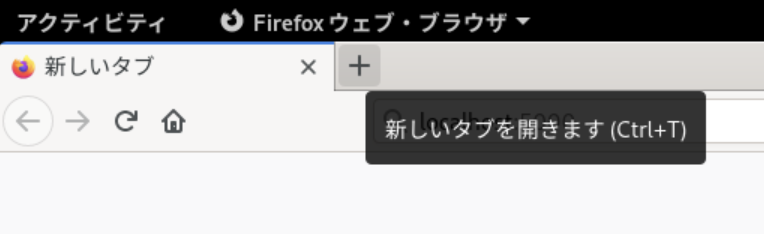

新しいタブを開くための「+」押す直前の画面例

以下のアドレスにアクセスします。

http://localhost:1121

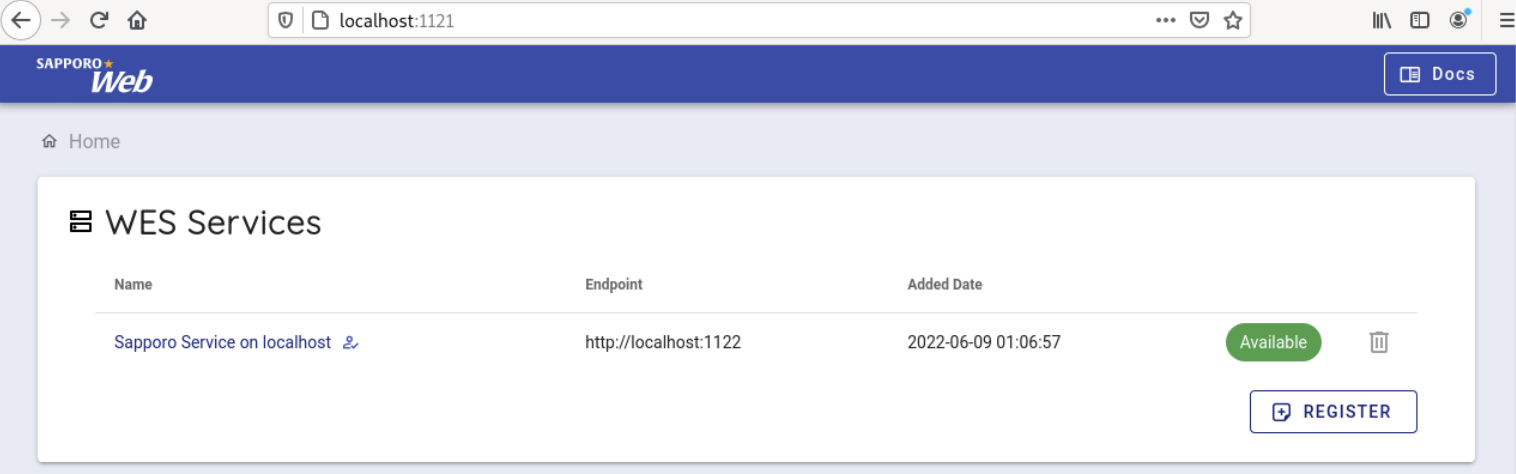

Sapporo wes のページがされます。

次に、デフォルトで使用可能になっている Sapporo Service on localhost を選択します。

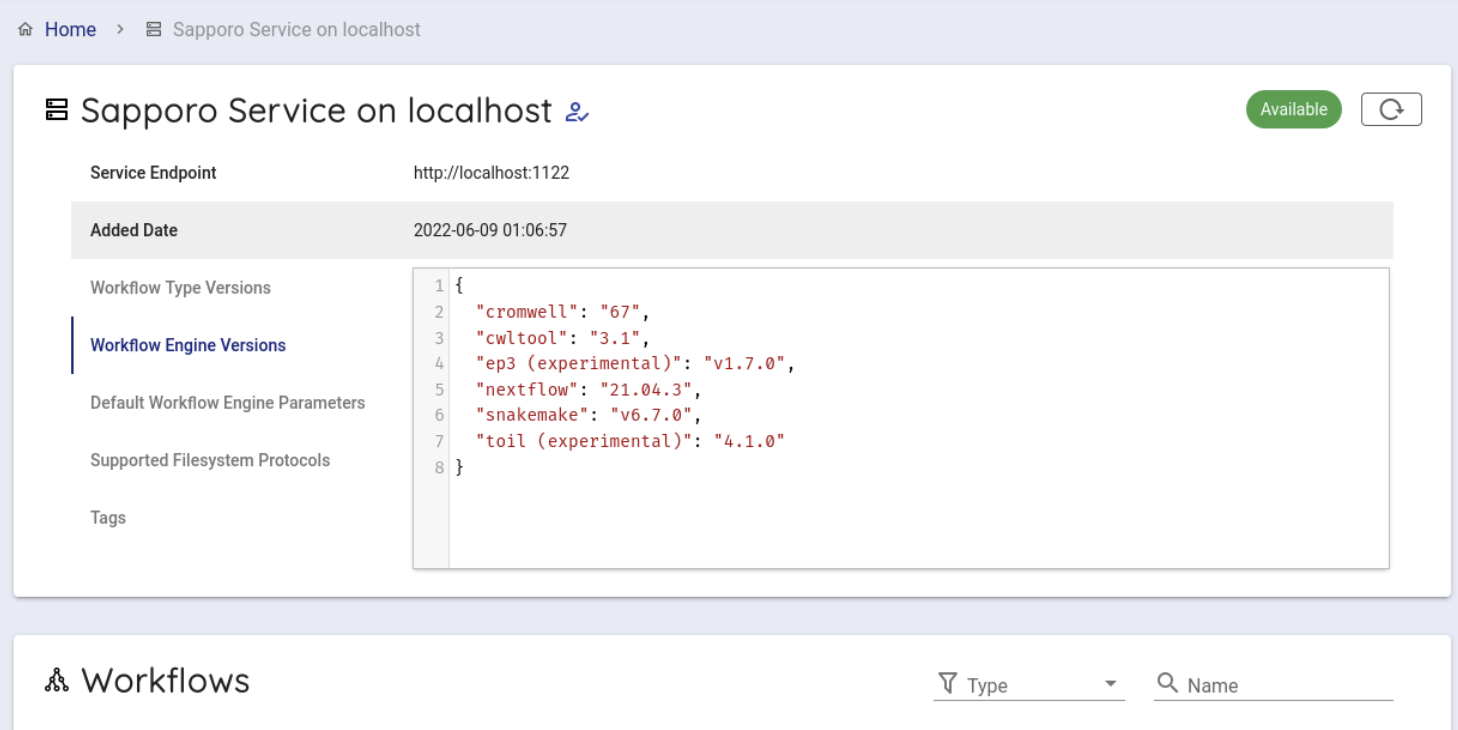

クリックすると以下のような画面がでてきます。

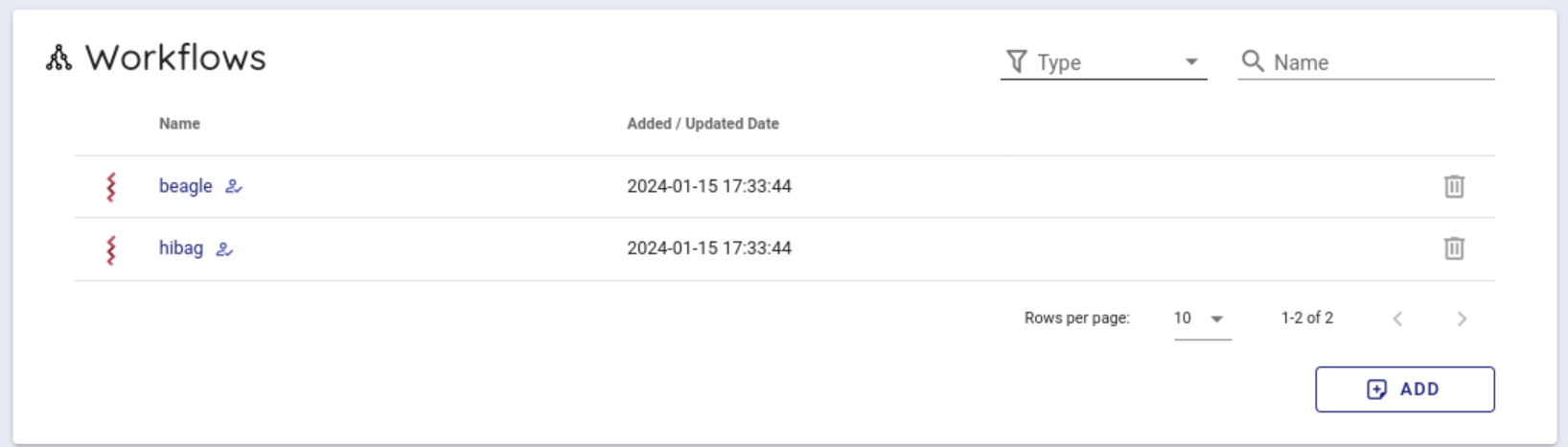

次にバックエンドワークフローを使用するために少し下にスクロールし、 Workflows という項目から beagle をクリックします。

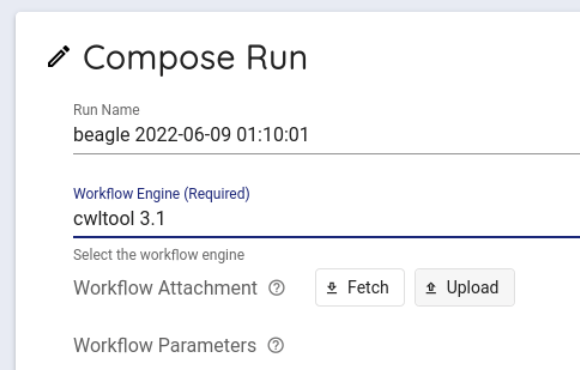

Compose Run の項目から、Workflow Engine の項目で cwltool 3.1 を選択します。

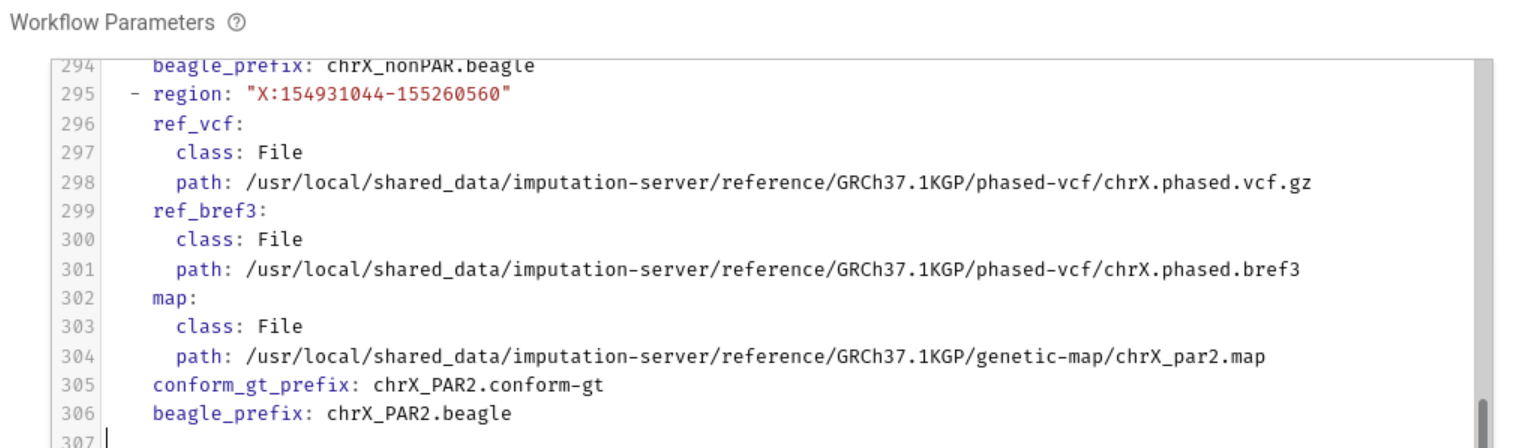

Workflow Parameters に先程、 imputationserver-web-uio で生成したパラメータを入力します。 このとき、最初から書かれている {} を消して、生成したパラメータを入力します。

Guacamole環境内での、コピーアンドペーストは、「Ctrl+c」でコピー、「Ctrl+v」でペーストが可能です。 （Macユーザの方は、「Command+c」や「Command+v」ではなく「Ctrl+c」や「Ctrl+v」であることにご注意ください）

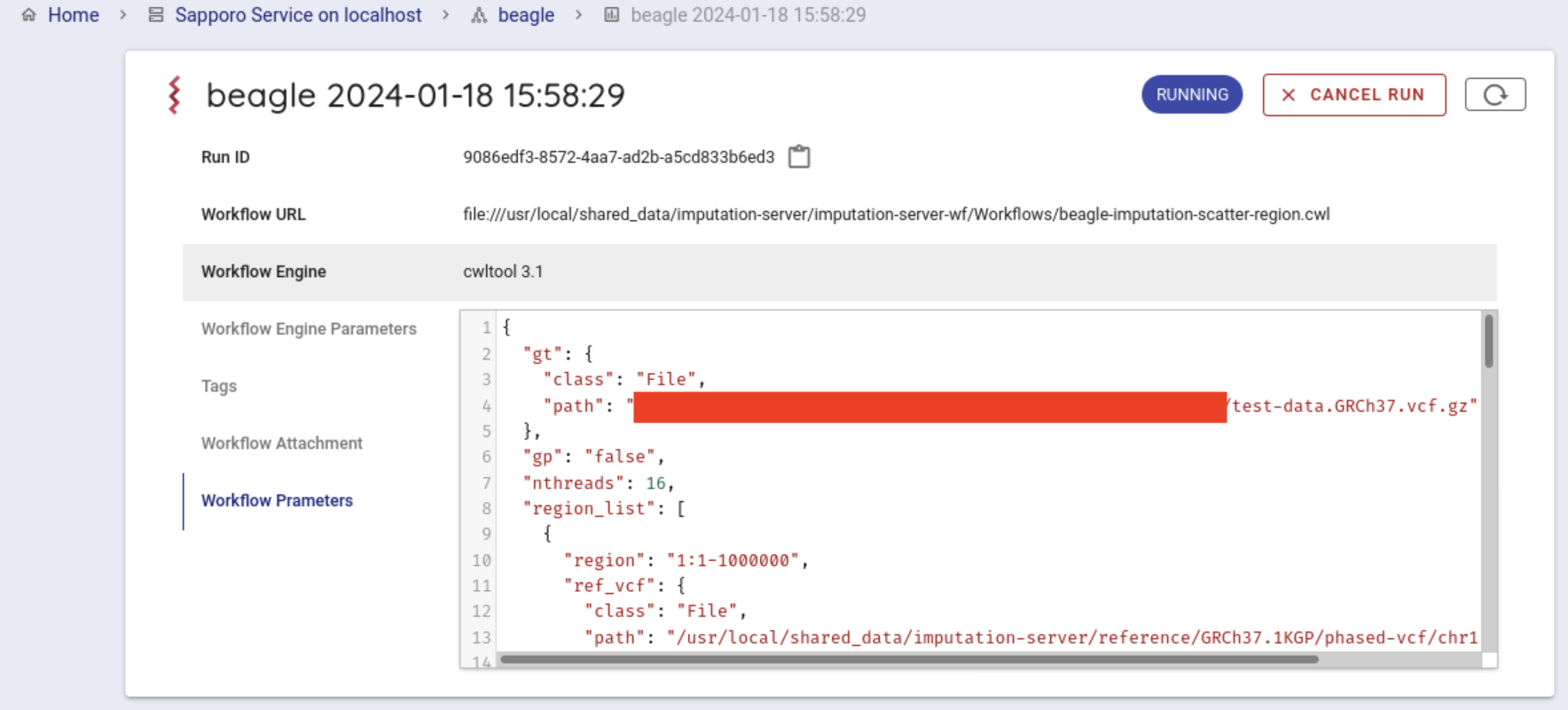

一番下にあるExecute ボタンを押して、ワークフローを実行します。 ジョブの状態が Running になります。

その後、12〜15時間程度で imputation の計算が完了します。

正常にワークフローの実行が開始されるとcwltoolでワークフローが実行されます。

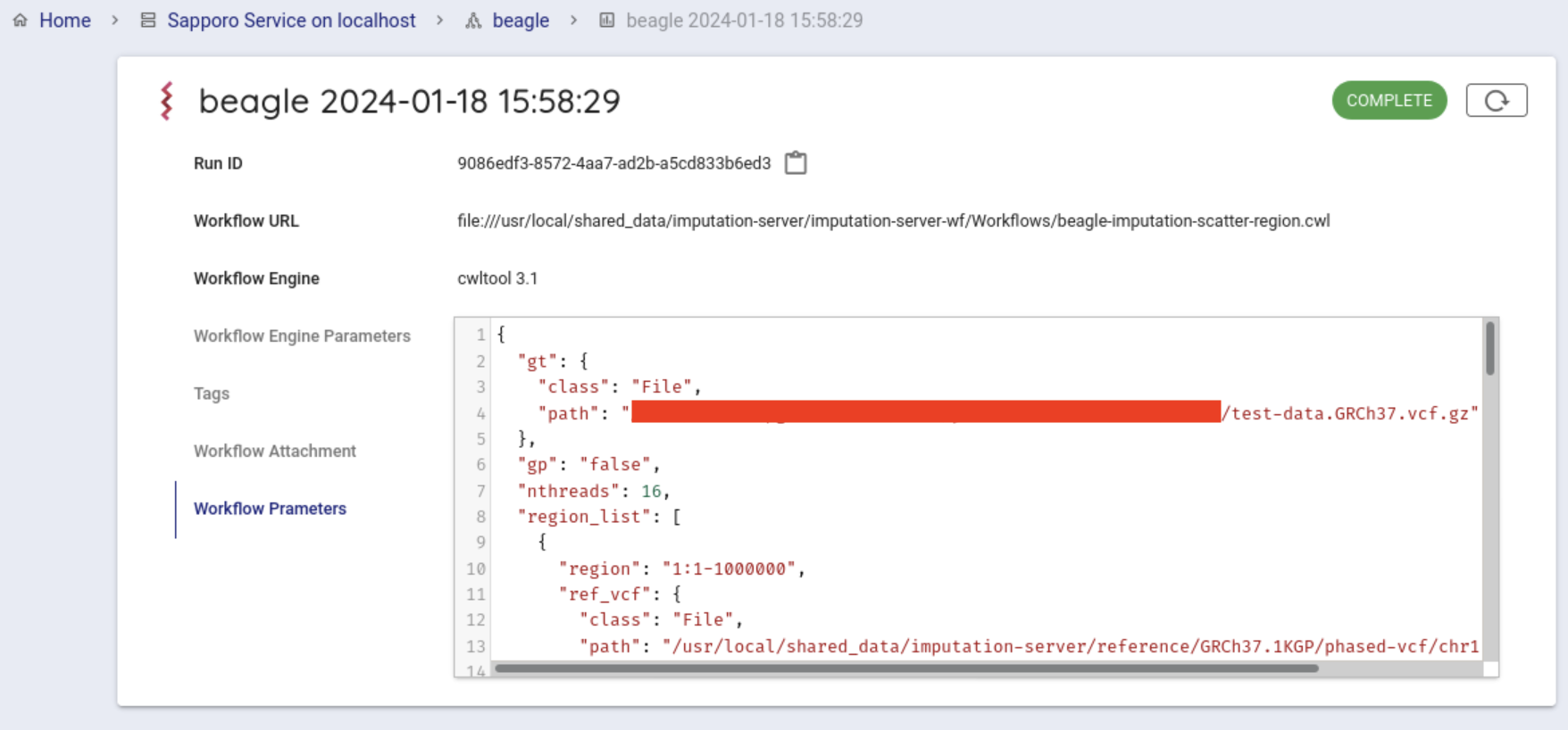

正常に終了すると COMPLETE になります。

結果ファイルは、ブラウザから取得が可能です。 Run log の中の、Outputs をクリックすると結果ファイル一覧が表示されます。

ダウンロードしたいファイルをクリックするとダイアログが表示され、デフォルトでは、 ~/ダウンロード 以下にダウンロードされます。

ここで作業を終える場合は、手元のPC上で開いている、遺伝研個人ゲノム解析環境のGuacamoleを表示しているタブを閉じてください

結果の取得​

Imputation Workflow 実行後、以下のものが取得できます。

Guacamole内のブラウザから結果を取得することができます。

RunIDを調べる​

この作業は、遺伝研個人ゲノム解析区画Guacamole環境から行いますので、VPN接続を行いGuacamoleに接続してください

ターミナルを開きます。

実行すると、現在コマンドを実行しているディレクトリにファイルがダウンロードされます。

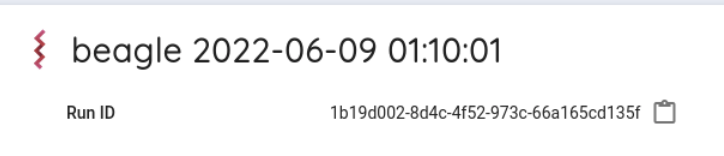

Run IDを調べます。 Run ID の右に表示されているものが Run ID です。 右にあるアイコンをクリックすることで、 Run ID (以下runid)をコピーすることが可能です。

インストールしたディレクトリ/sapporo-service/run/runidの最初の２文字/runid/outputs/ 以下にすべてのファイルがあります。

runidが1b19d002-8d4c-4f52-973c-66a165cd135fの場合、最初の２文字は 1b になります。

インピューテーション後のデータ​

この作業は、遺伝研個人ゲノム解析区画Guacamole環境から行いますので、VPN接続を行いGuacamoleに接続してください

guacamoleデスクトップ環境にてターミナルを開いていただき、下記のコマンドで結果をコピーしてください。 chr{1-22,X_PAR1,X_PAR2,X_nonPAR}.beagle.vcf.gz がインピュテーション後のデータです。 これをチュートリアル3で利用します。

$ cd ~/imputation-server-test
$ cp -r sapporo-install/sapporo-service/run/runidの最初の２文字/runid/outputs .
$ ls outputs/
chr1.beagle.log
chr1.beagle.vcf.gz
chr1.beagle.vcf.gz.tbi
chr1.conform-gt.log
chr1.conform-gt.vcf.gz
...

ここで作業を終える場合は、手元のPC上で開いている、遺伝研個人ゲノム解析環境のGuacamoleを表示しているタブを閉じてください

インピュテーション後のデータを手元のPCへ持ってくる​

この作業は、手元のPCで行います

Guacamole内のブラウザでファイルをダウンロードしたところからの取得​

scp (お使いのアカウント名)@gwa.ddbj.nig.ac.jp:~/ダウンロード/(ダウンロードしたいファイル名) .
  • (お使いのアカウント名) は、個人ゲノム解析環境へのログインに使用するアカウントです
  • (ダウンロードしたいファイル名) に、ダウンロードしたいファイル名を指定します。

sapporo-serviceの結果ディレクトリからの取得​

また、sapporo-serviceの結果ディレクトリから直接ダウンロードすることも可能です。

scpでコピーするときは、お手元の計算機に以下のように入力します。 手元の計算機に、outputs というディレクトリが作成され、その中に解析結果が個人ゲノム解析区画から、お手元の計算機にコピーされてきます。

scp -i 秘密鍵ファイル -r (お使いのアカウント名)@gwa.ddbj.nig.ac.jp:~/imputation-server-test/sapporo-install/sapporo-service/run/1b/1b19d002-8d4c-4f52-973c-66a165cd135f/outputs outputs
